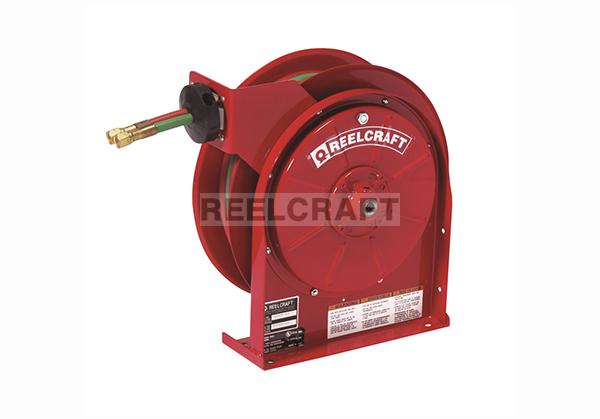

TW84100 OLPT
TW系列卷盤配有鋁制耐磨涂層包裹的獨立雙旋轉接頭，獨特設計可保證雙管氣體絕對分開，雙密封，特殊型號 的“O”型圈可防止泄露。產品配備帶有特殊顏色（紅、綠）的阻燃橡膠管，滿足焊割設備氧氣-乙炔 -天然氣的輸送。
0
產品尺寸 | |||
| No. | 1 | 2 | 3 |
| mm | mm | mm | |
| A | 365 | 514 | 645 |
| B | 356 | 502 | 610 |
| C | 248 | 198 | 254 |
| D | 64 | 98 | 152 |
| E | 156 | 197 | 327 |
| ?F | 206 | ||
| 基座底部四個安裝孔徑是8.7mm | 座底部四個安裝孔徑是13.1mm | ||
型號 | 總重量 | 最大壓力 | 軟管內徑 | 軟管外徑 | 軟管出口 | 卷軸進口 | 軟管長度 | 尺寸 | 備注 |
kg | bar | mm | mm | NPT 外螺紋 | NPT 內螺紋 | m | |||
TW5425 OLP | 12 | 14 | 6 | 13 | M16*1.5 | 1/4 | 7.5 | 1 | |
TW7450 OLP | 23 | 14 | 6 | 13 | M16*1.5 | 1/4 | 15 | 2 | |
TW7460 OLP | 25 | 14 | 6 | 13 | M16*1.5 | 1/4 | 18 | 2 | |
TW84100 OLPT | 46 | 14 | 6 | 13 | M16*1.5 | 9/16-18 | 30 | 3 | |
TW86075 OLPT | 45 | 14 | 10 | 16 | M16*1.5 | 9/16-18 | 22.5 | 3 |
